1主多從S7-200 smart與I/O模塊無線PN通信例程 直接取代網線

S7-200SMART PLC與I/O模塊之間無線PROFINET通信方案

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

在實際系統中，一個車間內PLC與多個I/O信號點需要建立通訊，從而提高工作效率，通常距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。
本方案以西門子S7-200SMART PLC為例，從站采集I/O信號，采用Profinet通訊協議實現無線通訊。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備。

一、方案概述

本方案中，用戶，無需更改網絡參數和原有程序，也不必了解Profinet協議細節，通過西安達泰電子歐美系PLC無線通訊終端-- DTD418MB，即可直接替換PLC之間有線以太網通訊，且穩定方便的實現無線Profinet網絡。

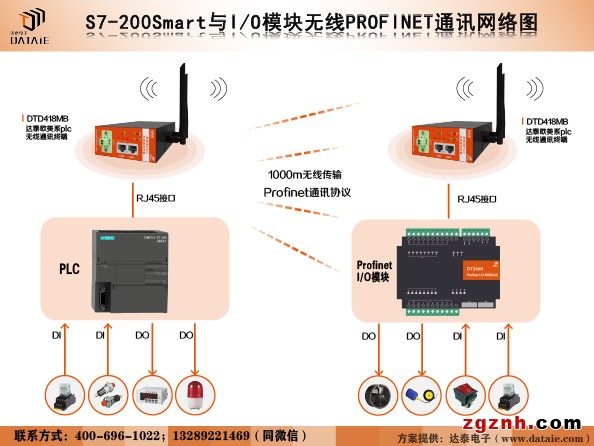

無線網絡圖 ▼


無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，IO模塊，io信號采集，數字信號無線，網口無線通信模塊

二、測試設備與參數

● 西門子PLC型號：S7-200Smart × 1臺
● Profinet I/O模塊：DT200H × 1臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 2塊
● 主從關系：1主1從
● 通訊接口：RJ45接口
● 通訊協議：Profinet協議
● 供電：12-24VDC

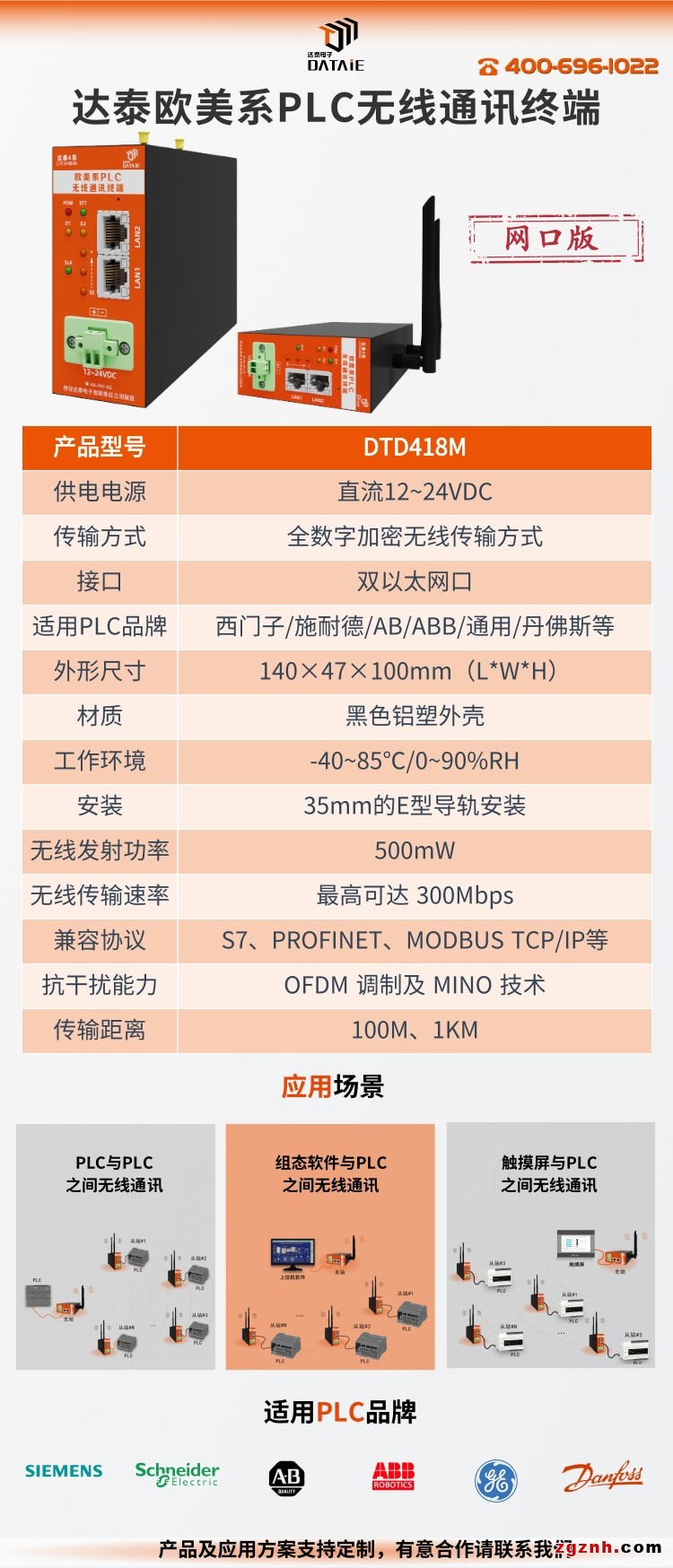

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，IO模塊，io信號采集，數字信號無線，網口無線通信模塊

■ 主 要 特 征:


◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

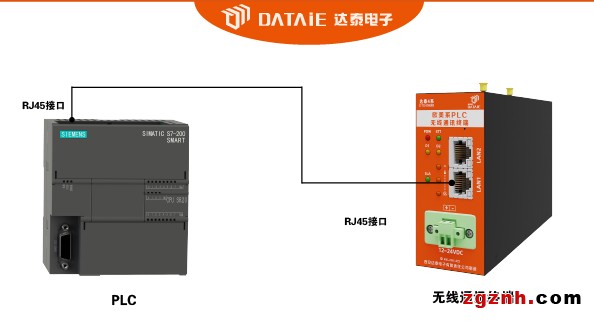

用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入S7-200SMART的RJ45接口。

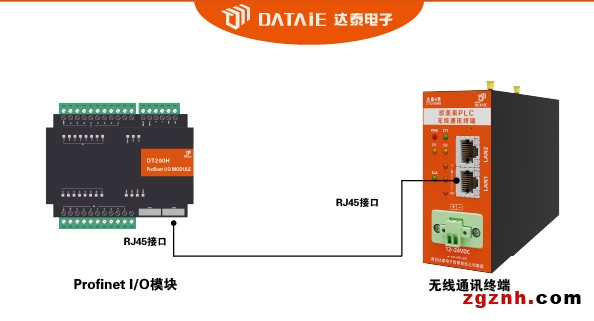

用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入DT200H I/O模塊的RJ45接口。

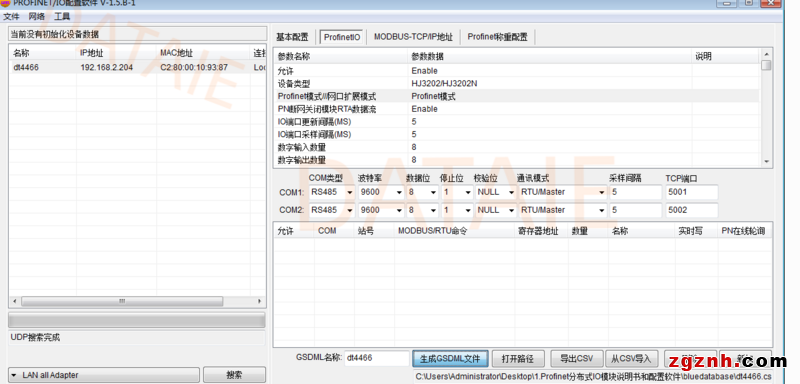

1.首先打開“PROFINET-IO-配置軟件 V-1.5.B-1”軟件 修改名稱和IP地址

2.生成GSDML文件

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，IO模塊，io信號采集，數字信號無線，網口無線通信模塊

六、PLC簡單配置

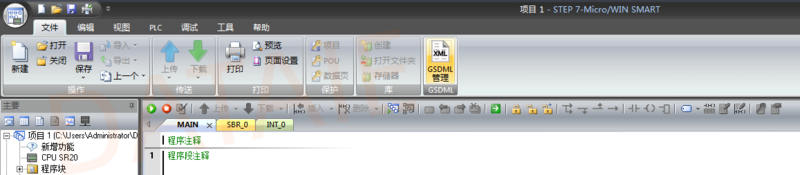

1. 打開STEP軟件

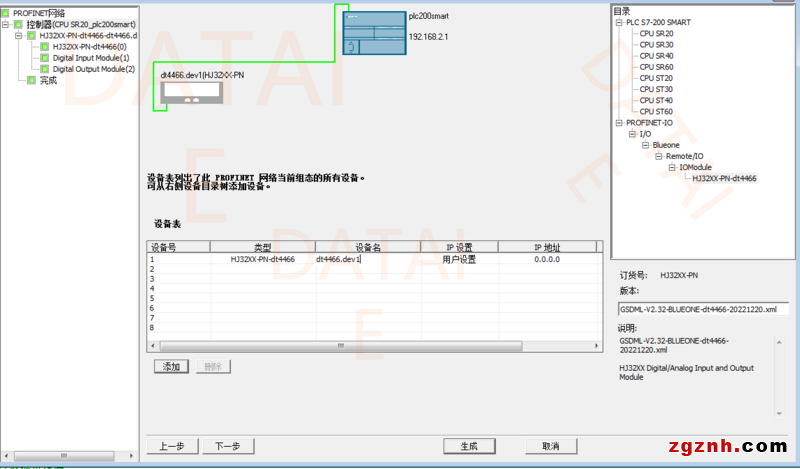

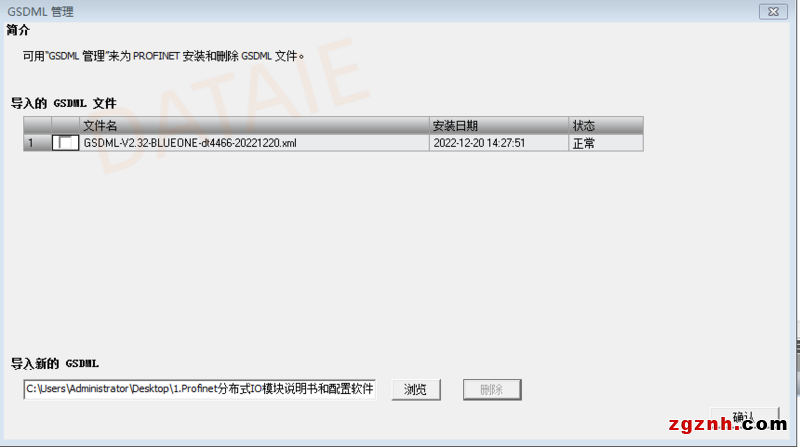

2. GSDML管理


七、測試方法

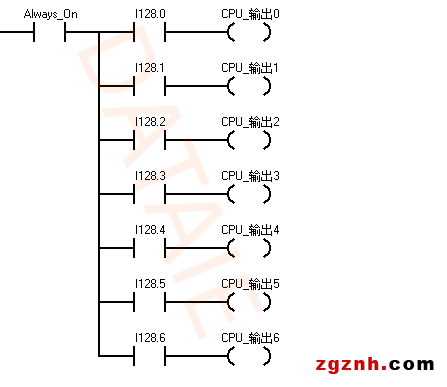

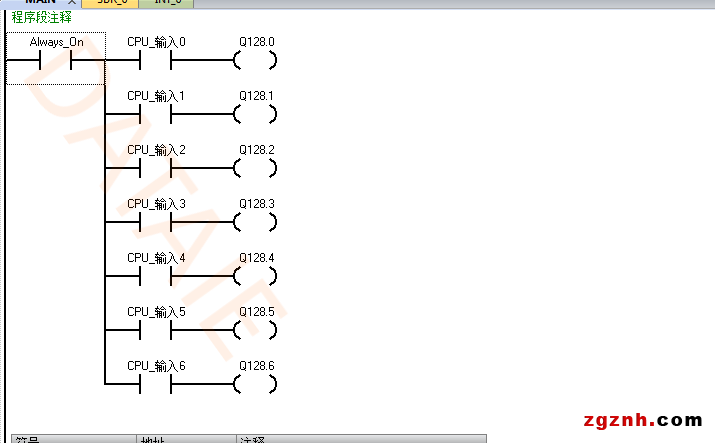

1. 用PLC的I點控制I/O模塊對應的輸出。
2. 給I/O模塊的輸入信號，控制對應PLC的Q點輸出。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，IO模塊，io信號采集，數字信號無線，網口無線通信模塊
