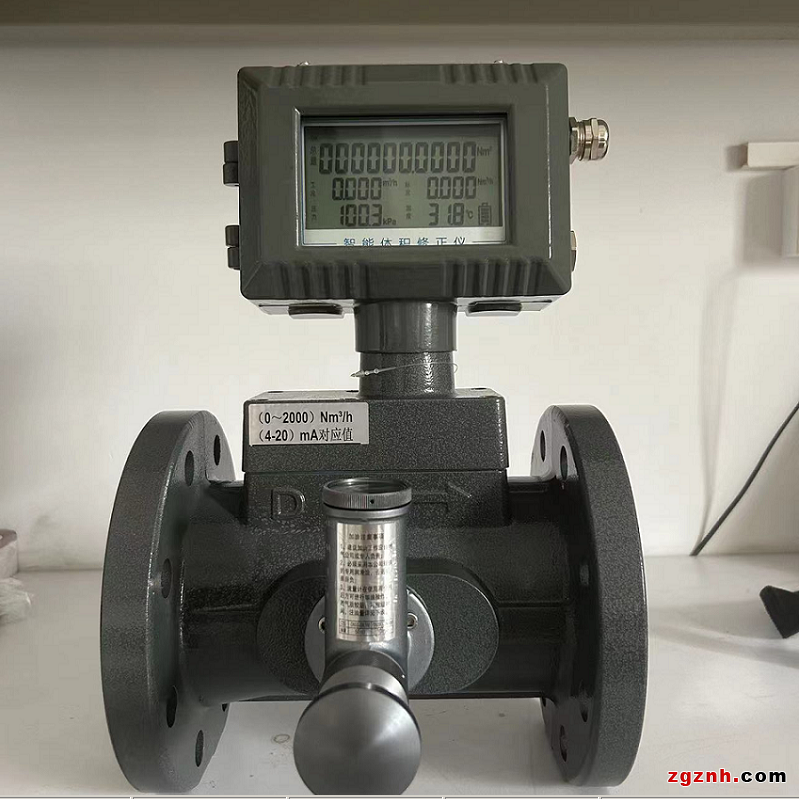

LWQ系列氣體渦輪流量計

LWQ系列氣體渦輪流量計

適用介質：氣體
不適用介質：液體、蒸汽
要求介質潔凈，須安裝過濾器，不可測濕氣

 流量計表頭可180°旋轉，安裝使用簡單方便

 高度，一般可達±1.5%R、±1.0%R

 重復性好，短期重復性可達0.05%～0.2%

 可檢測被檢測氣體的溫度、壓力和流量

 采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能

 技術咨詢請聯系廣州迪川儀器儀表有限公司

 LWQ簡介

    LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
    該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB38362.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。

 LWQ產品特點

采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。

采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越。

采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。

按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。

采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。

流量計表頭可180°旋轉，安裝使用簡單方便。

高度，一般可達±1.5%R、±1.0%R。

重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。

可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（
  Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。

LWQ技術參數

執行標準       封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）

儀表口徑及連接方式        20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接

 25、40、50可采用螺紋連接

精度等級       ±1.5%R（±1%R需特制）*

量程比    1:10 ；1:20 ；1:30

儀表材質       表體：304不銹鋼或鑄鋁

 葉輪：防腐ABS或優質鋁合金

 轉換器：鑄鋁

使用條件       介質溫度：-20℃～+80℃

 環境溫度：-30℃～+60℃

 相對濕度：5%～90%

 大氣壓力：86Kpa～106Kpa

工作電源       A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。

 當電壓低于2.0時出現欠壓指示

整機耗能       外電源：< 1W

 內電源:平均功耗≤ 1W,可連續使用三年以上。

信號輸出功能       脈沖信號、4-20mA電流信號、控制信號

通訊輸出功能       RS485通訊

實時記錄功能⑤    起停記錄、日記錄、定時間間隔記錄

信號接線口    內螺紋M20×1.5或其他

防爆等級       ExdⅡBT6或ExiaⅡCT4

防護等級       IP65

  LWQ測量范圍及工作壓力

公稱通徑

（mm）  型號       標準量程

（m³/h)  擴展量程

（m³/h）       常規耐壓等級

（Mpa） 特制高壓等級

（Mpa） 安裝方式

DN20      LWQ－20       A     2.2-25     B     4-40 1.6   2.5,4.0    法蘭

DN25      LWQ－25       A     2.2-25     B     4-40 1.6   2.5,4.0    法蘭（螺紋）

DN32      LWQ－32       A     5-50 B     6-60 1.6   2.5,4.0    法蘭

DN40      LWQ－40       A     5-50 B     6-60 1.6   2.5,4.0    法蘭（螺紋）

DN50      LWQ－50       A1   6-65 B1   5-70 1.6   2.5,4.0    法蘭

       LWQ－50       A2   10-100    B2   8-100

DN65      LWQ－65       A     15-200    B     10-200    1.6   2.5,4.0    法蘭

DN80      LWQ－80       A1   13-250    B     10-160    1.6   2.5,4.0    法蘭

       LWQ－80       A2   20-400                                法蘭

DN100    LWQ－100     A1   20-400    B     13-250    1.6   2.5   法蘭

       LWQ－100     A2   32-650                                法蘭

DN125    LWQ－125     1     25-700    B     20-800    1.6   2.5   法蘭

DN150    LWQ－150     A1   32-650    B     80-1600  1.6   2.5   法蘭

       LWQ－150     A2   50-1000                              法蘭

DN200    LWQ－200     A1   80-1600  B     50-1000  1.6   ______    法蘭

       LWQ－200     A2   130-2500                             法蘭

DN250    LWQ－250     A1   130-2500 B     80-1600  1.6   ______    法蘭

       LWQ－250     A2   200-4000                             法蘭

DN300    LWQ－300     1     200-4000 B1   130-2500 1.6   ______    法蘭
