1、 適合校園創客、創新工作室科技制作加工零件、理實一體化專業數控培訓、企業科研單位加工小零件。
2、 配置專業級工業級面板數控系統(機器帶有面板系統，不需要另外電腦)，不再擔心機床出故障，更安全、更穩定、更耐用；帶圖形仿真功能，完善的自診斷功能，實時顯示出現異常立即報警，保證操作安全性，帶電子手輪，方便手動操作，功能更強大，機床雖小、五臟俱全。
3、 使用方法簡易和專業結合，即滿足初學數控人群入門，又滿足職業學習數控操作人，可以直接用第三方編程軟件圖形直接生產G代碼程序，也可以手工編程，加工材料廣泛（鐵、銅、鋁、塑料、有機玻璃等材料），加工精度高，機器堅固穩定耐用。
4、 采用透明有機玻璃與金屬鈑金全封閉結構、通過歐盟CE安全認證，使用220伏電壓、安裝有門保護安全開關、提高使用的安全性和觀摩性，采用高精度H級等磨直線導軌和油路潤滑系統、精選優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿，保證機床的加工精度；占地0.5平方米，具有實際加工能力強大。
5、 采用ISO標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等軟件編程等），圖形化編程。
|
技術參數
|
|
|---|---|
| 主要性能特點 | 全封閉加透明有機玻璃結構、通過歐盟CE安全認證、配置高精度H級等磨直線導軌和油路潤滑系統、鑄件床身、采用高精度研磨滾珠絲桿；搭載980MC工業級數控系統； 執行通用標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等編程軟件）； 主要加工材料：鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等 |
| 精度 | 重復定位精度：0.01mm 系統分辯率：0.001mm |
| XYZA軸行程 | 橫向（X軸）：235mm 縱向（Y軸）：130mm 垂直（Z軸）：220mm 旋轉（A軸）：360度(可選軸) |
| 主軸鼻端至工作臺面距離 | 330mm |
| 主軸中心至立柱軌面距離 | 180mm |
| 工作臺面尺寸 | 470×130mm |
| T型槽槽數/槽寬/間距 | 3/12/24 |
| 鉆孔容量 | 13mm |
| 端面銑容量 | 16mm |
| 表面銑容量 | 60mm |
| 主軸轉速 | 100~3500 轉/分鐘 |
| XYZ軸導軌 | 工業級H級等磨直線導軌 |
| 油路潤滑系統 | 集中多路導管式 |
| 安全認證 | 歐盟CE安全認證 |
| 電子手輪 | 4軸三檔電子手輪 |
| 數控系統 | 980MC工業級數控系統 |
| 主軸功率 | 1KW |
| 整機輸出功率 | 1.5KW |
| 使用電源 | AC220V/50Hz |
| 凈重/毛重 | 165/185kg |

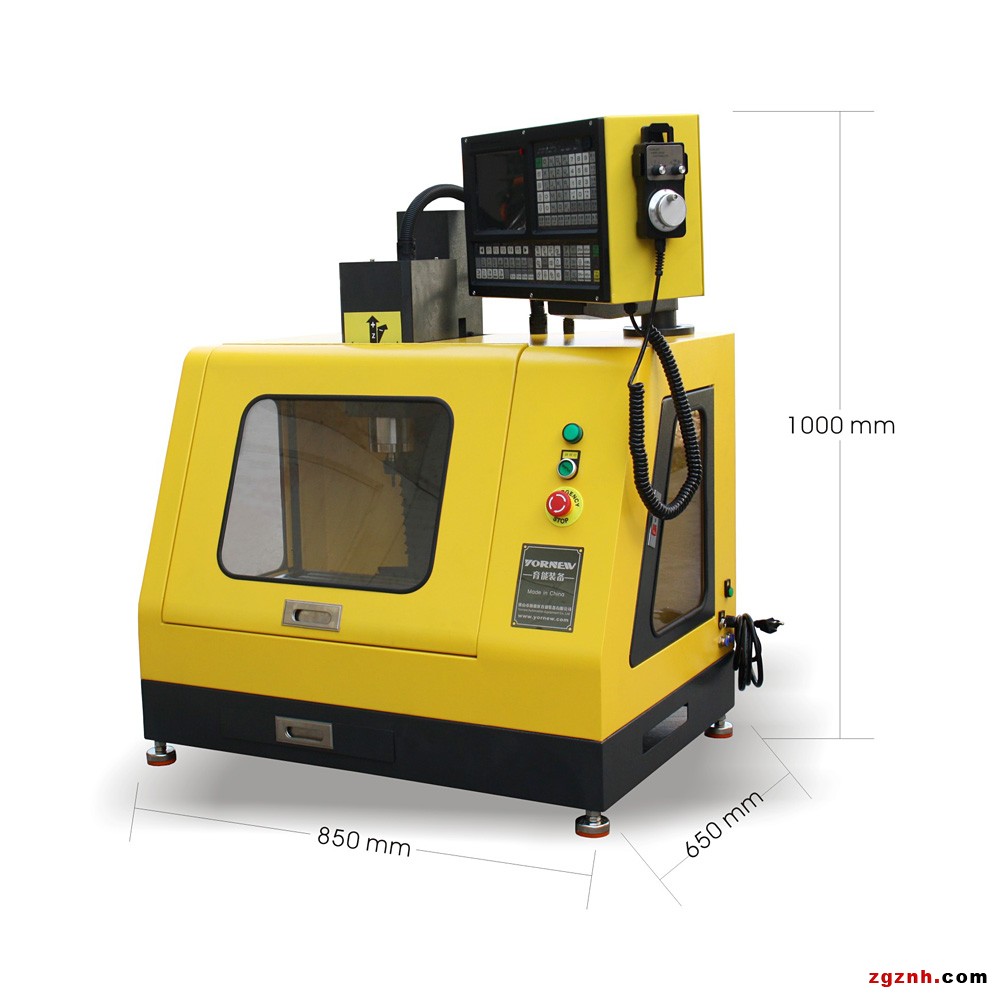

| 外型尺寸 | 850×650×1000mm |
| 包裝尺寸 | 950×700×1200mm |
