深圳市順源科技有限公司（簡稱：順源科技）是深圳市智能化學會副會長單位。是深圳市專精特新企業，深耕傳感器與儀器儀表行業模擬信號隔離放大及變送技術研發已有20多年經歷，期間已獲得行業內國家發明專利9項，實用新型專利32項，計算機軟件著作權12項，自2007年以來一直認定為高新技術企業。 公司堅持開展改進改善創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新產品，以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。

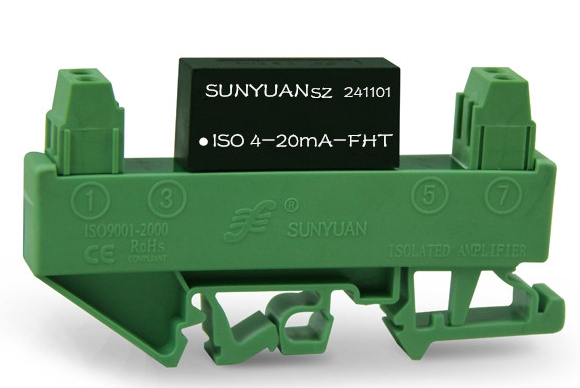

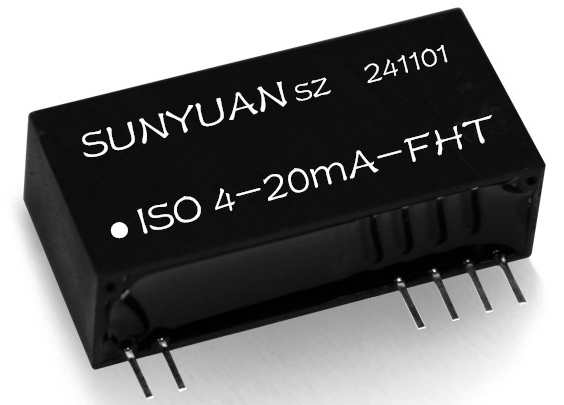

本次研制的HART透傳型4-20mA兩線無源隔離配電器，是一款專門針對具有HART協議傳輸及控制的工業儀器儀表智能傳感器模塊。工作原理是通過后級饋電方式，給前級兩線制智能設備供電，同時接收來自智能設備輸出的兩線制4~ 20mA 電流信號，通過隔離濾波后輸出4~20mA標準信號。模塊內部集成了HART數字信號隔離傳輸電路和模擬量4-20mA電流環路隔離配送電路，HART信號雙向傳輸能支持現場智能傳感器及儀表設備與控制室DCS集散系統之間的通訊，充分發揮數字與模擬信號的雙重優勢。這種帶HART透傳功能的信號隔離配電器是一種高性能的信號處理設備，它結合了信號隔離配電與HART通訊技術的優勢，能夠?qū)崿F(xiàn)對工業現場兩線制傳感器、變送器、儀器儀表等隔離配電以及對信號的可靠傳輸與精確測量控制。ISO 4-20mA-FHT模塊主要用于工業現場智能傳感器4-20mA信號的隔離配電及HART信號透傳，工作中可為前端的兩線制設備配電16V~21VDC，方便了一些兩線制傳感器的信號測量及遠傳功能。模塊輸出端是針對24VDC和取樣電阻（負載電阻）相串聯的二線制供電回路（現場防爆功能）來設計的，與工業現場當前常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀器儀表設備的模擬量輸入端口相匹配， 內部的集成工藝及新技術隔離措施使該模塊能達到3KVDC絕緣電壓和工業級寬溫度、潮濕、震動的現場惡劣環境要求，在智能變送器、工控智能化、采礦及醫療設備安全隔離柵、工業機器人、化工及核電安全裝備領域有著廣泛應用。
詳細技術資料：http://www.sunyuansz.net/static/upload/file/20241112/1731402325853828.pdf
