壓電表面應變傳感器的基本結構中的應變通過兩個接觸面?zhèn)鬟f到傳感器上，從而導致距離的變化。傳感器外殼作為彈性傳動元件，將距離的變化轉化為力。受剪切力作用的壓電元件產生成比例的電荷Q(pC)。與常見的應變片技術相比，其優點是靈敏度高，過載保護大，即使在波動載荷下也幾乎無限的壽命。

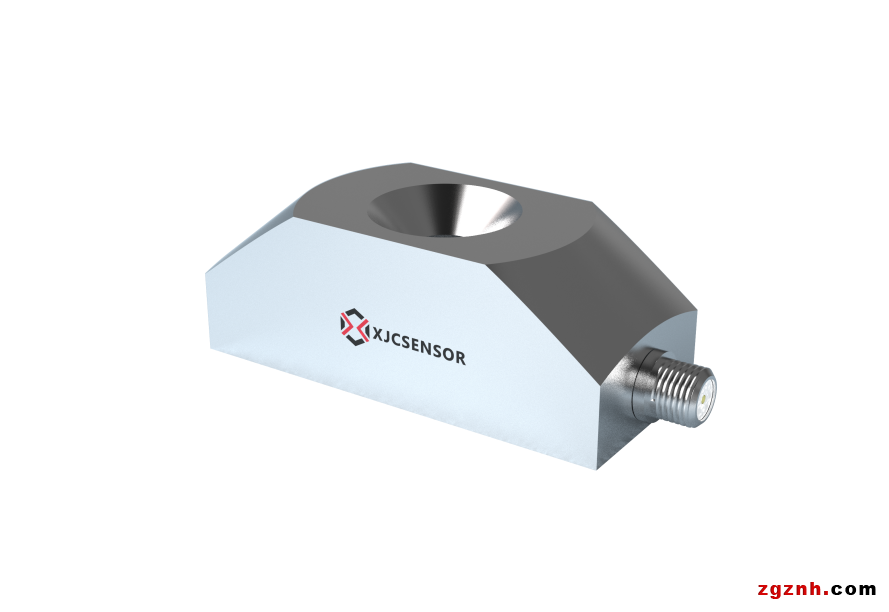

XJC-YDP80
產品介紹
壓電表面應變傳感器一款壓電表面應變 (IEPE型)傳感器，適用于測量固定或移動機器部件上的動態和準靜態力。傳感器測量機器或結構表面上的力比例應變，屬于間接力測量。
產品特點
- 結構緊湊
- 具有不錯的剛度
- 極低的闖值，即使是微小的力也可以
- 測量
- 工作溫度范圍廣
- 使用壽命長
- 固有頻率高
- 可測量拉伸和壓縮力
- 安裝非常簡單，僅用一顆M6螺釘固定
- 適合老機型改造
應用示例
- 監控C型框架結構中所有類型的機械機器
- 安全監控，防止過載
- 對制造工廠的連接工藝進行質量控制
- 監控機床測力
XJC-YDP80
使用注意事項
1

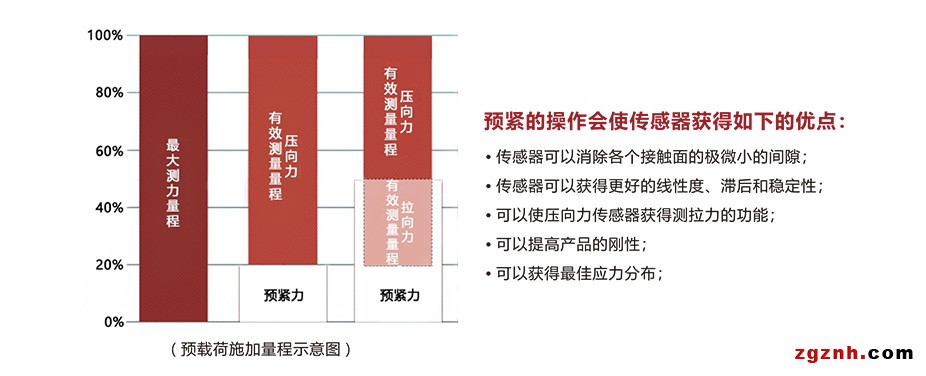

預載荷
鑫精誠傳感器出廠產品分為已加預載荷和未加預載荷兩個版本，對于已加預載荷的傳感器在出廠前就已經完成預載和標定，客戶安裝完成后就可以直接使用，未預壓的傳感器需要將傳感器安裝在需要測量的結構內，需按照要求進行預壓及校準后才能使用,通常建議預緊力至少為額定量程的20%，以此達到推薦的有效測量范圍從而可以最大限度減少微小測力的非線性誤差。
如有特殊預壓應用，請先與本公司聯系確認。
2
傳感器安裝面要求
為了獲得更高的靈敏度、線性度和穩定性，傳感器被要求安裝在預緊后平坦、堅固且平行度好的安裝面上，從而確保力均勻分布和不產生分力，建議的表面粗糙度為Ra = 1.6微米。
如果現實中無法保證接觸面的堅硬和平整，則需通過加分力環來保證。
為了確保更多應用，我司可提供更多非標的安裝附件。
3
彎矩、扭矩、剪切力影響
當只使用一個力鏈時，盡可能讓矢量力穿過傳感器的中心。偏心力在傳感器上會產生力矩載荷，傳感器允許達到特定值，最大作用力范圍須相應減小。由四個力鏈傳感器組成的測力臺在很大程度上可避免傳感器元件上的力矩載荷。
壓向力Fz越大，可以補償?shù)募羟辛团ち驮酱蟆?/span>
4
標定范圍
傳感器的期望偏差直接取決于測量范圍的大小和工作點的選擇。測量范圍越小，線性度和滯后性越好。
?
5
傳感器輸出電荷極性設置
對于PE型壓電傳感器，產生的電荷從電極傳導并傳遞到插頭連接器。極性被選擇為壓縮力產生負電荷，然后在電荷放大器中轉換為正電壓，殼體作為接地連接。
注意
傳感器屬于精密測量裝置
搬運及安裝時應做到輕拿輕放，小心謹慎
