扭矩傳感器 | XJC-DN-1002產品安裝說明

產品概要

非接觸式動態扭矩是通過對旋轉軸施加扭矩，然后以非接觸式方式傳送到傳感器外部， 并通過電壓的形式輸出的扭矩傳感器。

只要接通 DC24V 的電源，便可以直接輸出額定扭矩校準過的電壓。另外，本產品 RS485 通訊功能和模擬輸出二選一。

請務必安裝彈性聯軸器，禁止剛性連接

禁止在本產品的軸上直接掛上鏈條或者皮帶使用

請根據使用目的和設備自行選用合適的彈性聯軸器

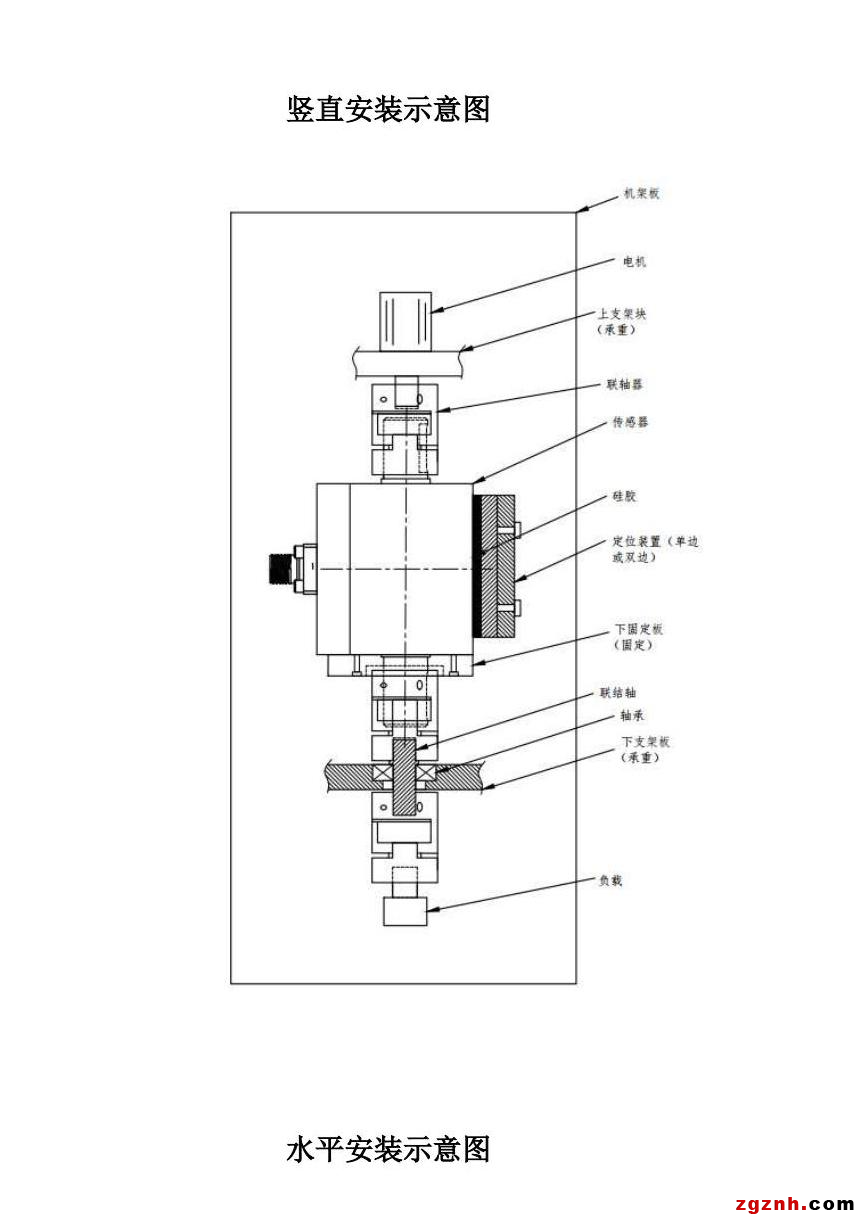

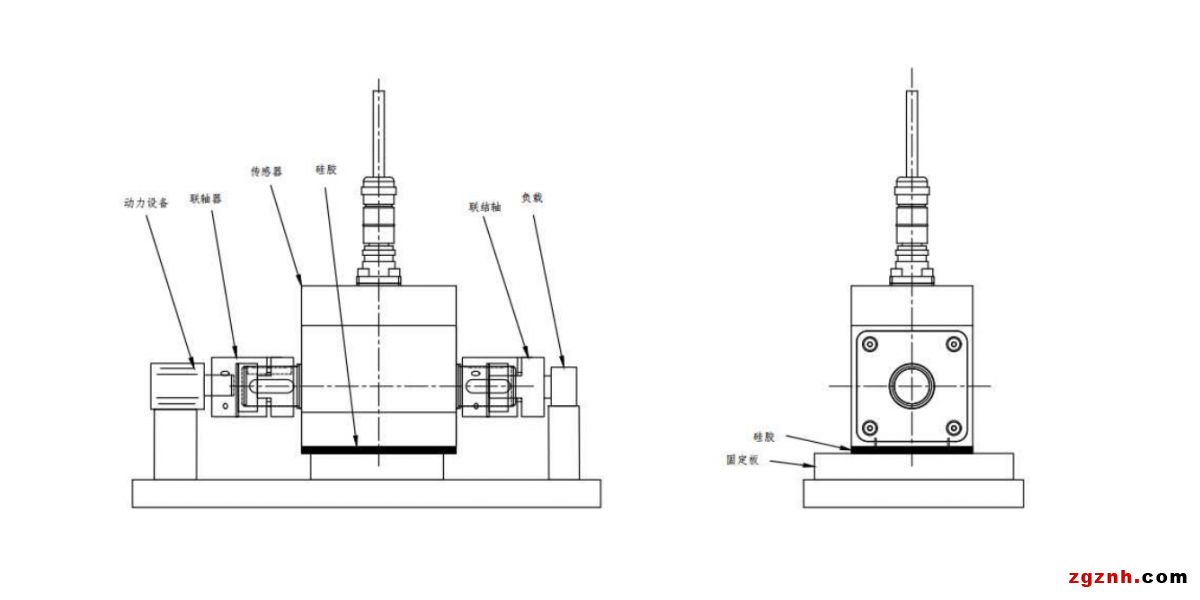

安裝示意圖






安裝后確認

安裝后，請讓產品低速旋轉，確認其無問題后在緩慢增加到額定轉速。

如果安裝時出現定心偏移、角度偏移等情況，傳感器輸出信號會隨著旋轉出線波動。所以請按要求調節安裝同軸度和水平度等，以便能夠得到所需要的精度。

為了避免伴隨旋轉出現的波動，如有條件，請?jiān)诎惭b后根據使用的旋轉速度，調整整個裝置的動態平衡。



安裝允許誤差


故障排除方法

一.沒有輸出扭矩信號怎么辦
1.請確認電源電壓是否為 DC24V
2.請確認電源接線顏色是否正確
3.檢查插頭是否有松動

二.無載荷狀態，卻輸出了扭矩信號應該怎么操作
1.重新接通電源，然后用清零線做清零測試
2.若清零線不能清零，則可能產品故障，請聯系本公司專業維修人員

三.在施加一定載荷的狀態下，為什么輸出不穩定
1.請確認測量對象，本產品及裝置整體有沒有振動
2.請確認附近是否有較強的交變磁場，或者溫度是否經常變換
3.請確認軸上是否帶電
4.若在強電場和強磁場或者其他干擾場所使用本產品，請確認是否做好屏蔽措施

四.隨著設備旋轉，為什么會出現輸出波動的情況？
請確認是否在獨立運行本產品時產生的輸出波動
1.如果軸在旋轉中卡住，或者旋轉不順暢時，可以推斷軸承磨損，到達產品使用壽命
2.若在被組裝的狀態下，旋轉輸出波動，請確認安裝允許誤差?？梢酝茢酁槁?lián)軸器或者測量對象軸變形等導致的波動
