DIN 1X2 ISOD系列4-20mA信號一進二出隔離分配器使用非常方便，即裝即用無需零點和增益調節。產品采用標準DIN 35導軌卡槽固定安裝方式，可實現工業現場各種傳感器、儀器儀表、PLC等4-20mA電流信號一進二出信號隔離分配及放大功能，并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。
產品特點
● 專用一路4-20mA輸入，兩路4-20mA輸出隔離分配技術
● 采用同規格兩路輸出4-20mA信號的低成本方案
● 產品的精度等級：0.1級、0.2級、0.5級
● 全量程內非線性度<0.2%，無需零點和增益調節
● 信號輸入/輸出1/輸出2/輔助電源之間3000VDC四隔離
● 輔助電源：16~28VDC單電源寬范圍供電
● 工業級溫度范圍: -40~+85℃
● 產品出廠前已檢驗校正，用戶無需調節可以直接使用

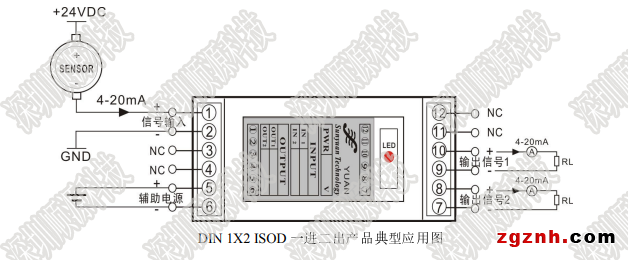

典型應用
● 傳感器信號的顯示監控及變送
● 工業現場信號隔離、轉換放大及長線傳輸
● 4-20mA環路信號一進二出的地線干擾抑制
● 模擬信號地線干擾抑制及數據隔離、采集
● 電力監控、醫療設備隔離監控安全柵
● 儀器儀表與傳感器信號多路收發檢測
● 過程控制系統4-20mA信號隔離及變送
● 工業現場模擬與數字信號并存監控及傳輸

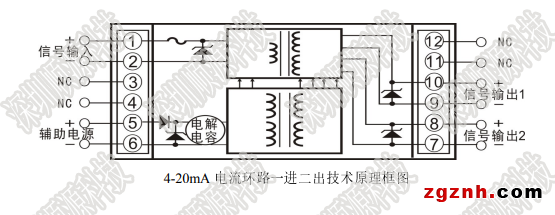

技術原理
DIN 1X2 ISOD系列4-20mA信號一進二出隔離分配器，電路采用磁電耦合的低成本方案，內部集成了兩組高隔離的模擬信號隔離放大器。PCB板尺寸：長*寬 79.3*32.5(mm)，現場使用無需調節和校正零點和增益精度。
